RTO、RCO、VOCS專用閥

手動插板閥

閥門型號：LMD-I系列插板閥產品概述插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流世或輸送世的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流晝變化或迅速切斷。產品特點

全國熱線400-1111-665

閥門型號：LMD-I系列插板閥

產品概述

插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流世或輸送世的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流晝變化或迅速切斷。

產品特點

1、可配多種驅動裝置、手輪、鏈條式、氣動、電動、電液動。

2、結構簡單、操縱靈活、重量輕、無卡阻，特別適用于各類固體物料和50mm左右塊狀、固狀物料的輸送及流世調節，安裝不受角度限制，操作方便，能隨時調整尺度。

。

產品性能

公稱直徑：DN(mm)	200~2000
公稱壓力：PN(MPA)	0.25~0.6MPA
適用溫度：t(℃)	-25℃~250℃ (橡膠密封)
高溫型：t(℃)	-25℃~850℃ (1.5~3%泄漏量)
適用介質：	空氣、煙氣、各類物料、塊狀型介質50mm
連接方式：	法蘭式
安裝方向：	水平、垂直
驅動方式：	手動、鏈條、氣動、電動、液動
電壓：	DC24V、AC220V、AC380V、AC415V
輸入信號：	開關量

產品零部件

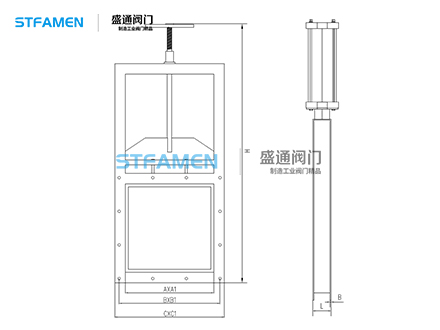

插板閥尺寸圖：

注 : LMD- 單向 I- 手輪 Ⅱ - 鏈輪,距地面小于 1.7 米用手輪,大于 1.7 米用鏈輪
鏈條節數 M=0.105X-113 ( X 是絲桿中心離地面度度)

單向插板門的安裝使用

1. 安裝前須檢查插板閥腔內和密封面等部位,不允許有污物或砂粒附著 ;

2. 各連接部位螺栓 , 要求均勻擰緊 ;

3. 檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活 ;

4. 用戶在安裝插板閥前,必須校對閥門型號,連接尺寸及注意介質流向,保證與

閥門要求一致性 ;

5. 用戶在安裝插板閥時,必須預留閥門驅動的必要空間 ;

6. 驅動裝置的接線須按線路圖進行 ;

7. 單向插板門必須定期保養,不得隨意碰撞及擠壓,以免影響密封。
